ZHJC系列原油含水在線檢測儀
一、產品簡介

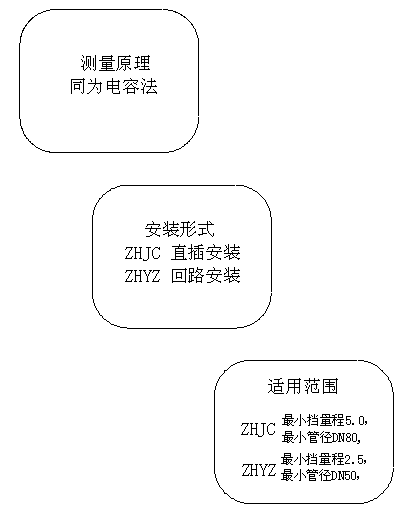

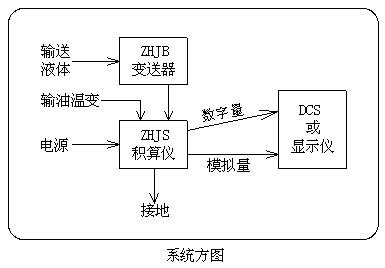

    ZHJC系列原油含水在線檢測儀，專用于管輸原油的含水在線檢測。檢測儀由ZHJB含水變送器和ZHJS積算儀組成，積算儀由西門子PLC構成。

二、產品構成

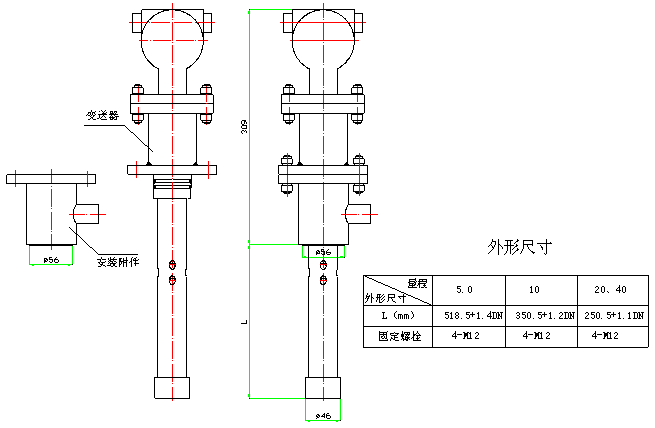

1、ZHJB含水變送器

2、ZHJS積算儀

三、技術參數
1、ZHJB含水變送器
檢測原理：電容法，
工程壓力：2.5—10MPa，
介質溫度：小于80℃，
環境溫度：-30--+45℃，
量   程：5、10、20、40四檔，
探頭材質：304不銹鋼，
2、ZHJS積算儀
電   源：220V/0.1KW，
環境溫度：-30--+45℃，
精度等級：4.0級，
分辨率：0.01，
測量輸出：4-20mA標準信號，
測量輸出：R485通訊數字輸出，
輸油溫度補償：三種途徑自由切換（采集上位機數據、接入輸油溫變、程序設置），
殼   體：材質碳鋼，烤漆，
3、整機參數
防爆標示：dⅡBT4
防護等級：IP63
最小輸油管徑：DN80
四、設備安裝
1、ZHJB含水變送器安裝

2、ZHJS積算儀安裝
壁掛式，4個螺栓孔Φ9，中心距344*254，
3、可選件

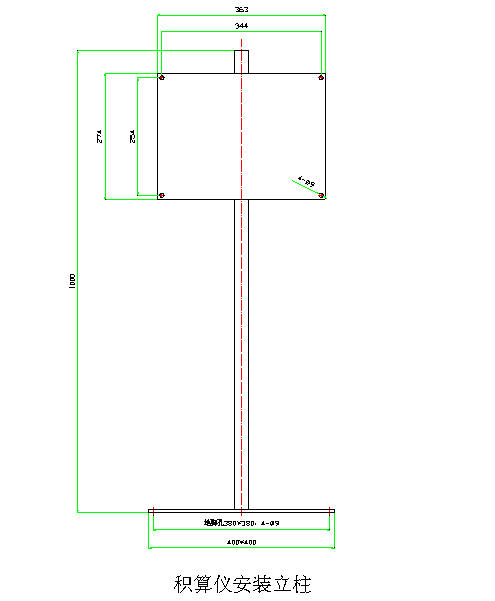

①、積算儀安裝立柱，材質碳鋼，噴漆處理。

②、顯示器：7寸彩色觸摸屏。頁面顯示：含水瞬時曲線、溫度曲線、高含水
報警、實流標定參數輸入框等（可按用戶要求增減顯示項目）。
4、注意事項
①、積算儀必須可靠接地，
②、變送器、積算儀不得陽光直射，不得雨雪直淋。
③、輸油管徑DN小于80時須另行訂貨。

ZHYZ系列原油含水在線測試儀
一、產品簡介
ZHYZ系列原油含水在線測試儀，專用于安裝條件受限制（不能對輸油管線進行大的改動）的特殊情況，使用測試回路進行含水測試。
二、產品構成
ZHYZ系列原油含水在線測試儀由含水變送器、磁傳動循環泵、積算控制箱
組成，各部件撬裝于不銹鋼機柜內。

1、總成機柜:不銹鋼外殼，4個地腳孔直徑Ф10。柜內管路配有電伴熱系統。

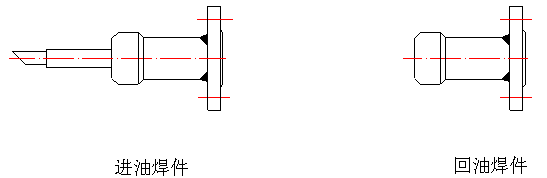

 2、探頭焊接組件和返油焊接組件

備注：隨機配備DN10不銹鋼球閥2個（含緊固螺栓、密封墊全套件）、過濾
器1個、Ф10不銹鋼工藝連管2根（各1.2米）。
 三、技術參數
 1、ZHYZ含水變送器
檢測原理：電容法，
工程壓力：2.5—10MPa，
介質溫度：小于80℃，
環境溫度：-30--+45℃，
量   程：2.5、5、10、20、40五檔，
探頭材質：304不銹鋼，
2、ZHYZ積算儀
電   源：220V/0.5KW，
環境溫度：-30--+45℃，
精度等級：4.0級，
分辨率：0.01，
測量輸出：4-20mA標準信號，
測量輸出：R485通訊數字輸出，
輸油溫度補償：三種途徑自由切換（采集上位機數據、接入輸油溫變、程序設置），
殼   體：材質碳鋼，烤漆，
3、整機參數
防爆標示：dⅡBT4
防護等級：IP63
最小輸油管徑：DN50
四、設備安裝

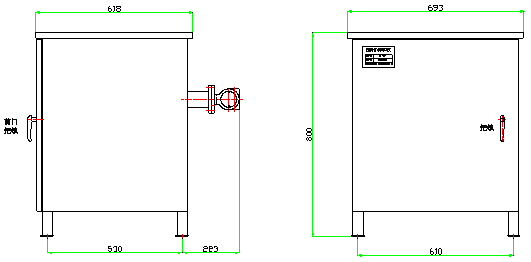

1、總成機柜 外形尺寸高*寬*深=800*693*618

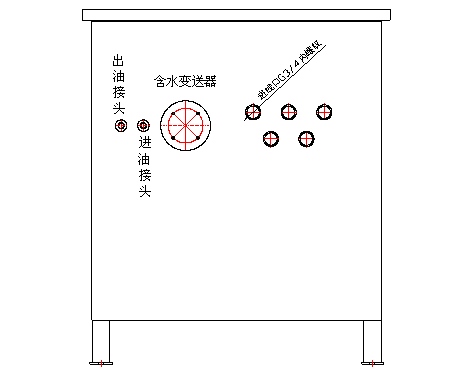

機柜背面


2、測試回路開孔和焊接

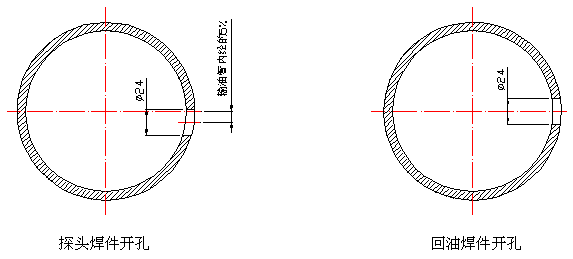

1）開孔

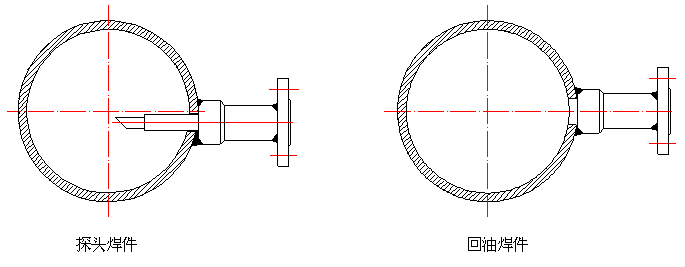

2）焊接

備注：探頭的45°坡口迎向來油。
3、可選件
顯示器：7寸彩色觸摸屏。頁面顯示：含水瞬時曲線、溫度曲線、高含水
報警、實流標定參數輸入框等（可按用戶要求增減顯示項目）。
4、注意事項
①、機柜必須可靠接地，

②、機柜不得陽光直射，不得雨雪直淋。
